| 1 |

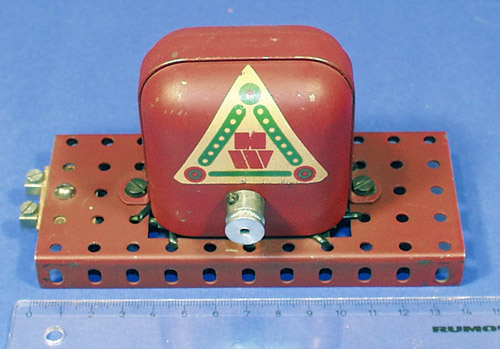

2 ... geöffnet | 3 ... von unten | 4 ... Detail | M-HW01 |
 |
Fa. Hans Wünsch Niederwiesa Sa. |
Zustand: Originaler funktionsfähiger Zustand, minimale Lackschäden.
Bemerkungen

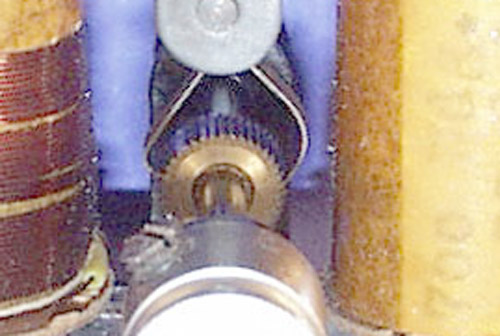

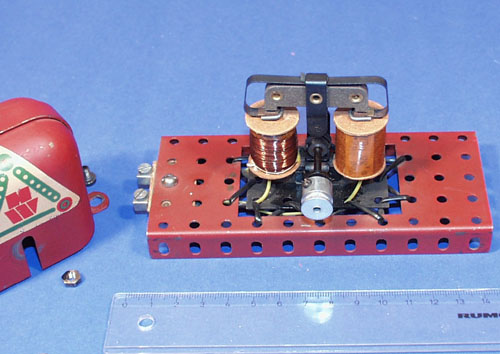

Eine Rarität unter den Baukastenmotoren! Es handelt sich um einen Schrittmotor, der mit einem Schwinganker-Magneten arbeitet (Bild 2). Bild 4 zeigt, wie die Schwingung in eine Rotation umgewandelt wird. Der Motor hat keinerlei Kontakte und funktioniert deshalb nur mit Wechselstrom (ca. 4V ... max. 10V), also z. B. am Klingeltransformator. Laut einer Kasten-Anleitung durch Patente und Gebrauchsmuster geschützt.
Damit die Schwingungen nicht so stark auf das Modell übertragen werden, ist das Antriebssystem mit flexiblen Bändern in der Grundplatte befestigt (Bild 3).
